Toepassingen

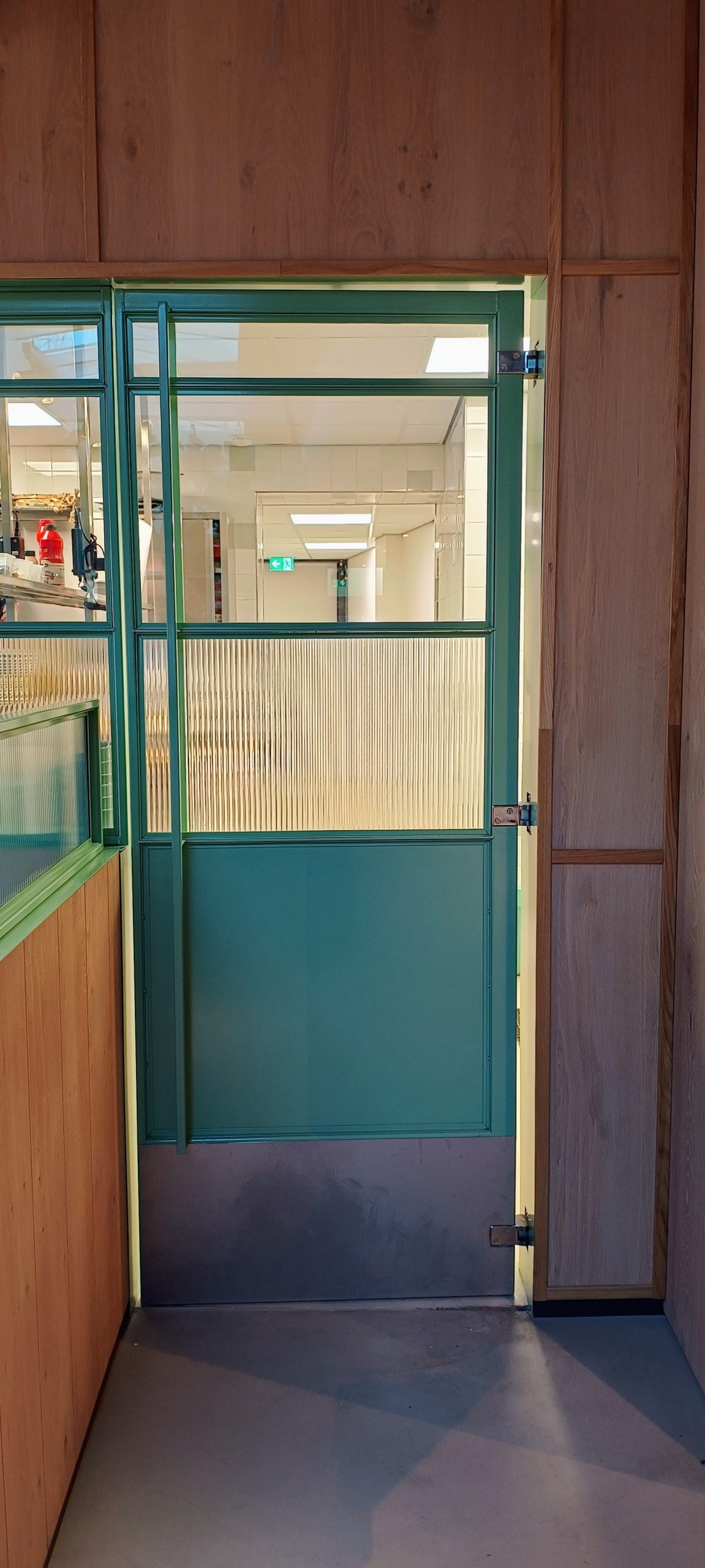

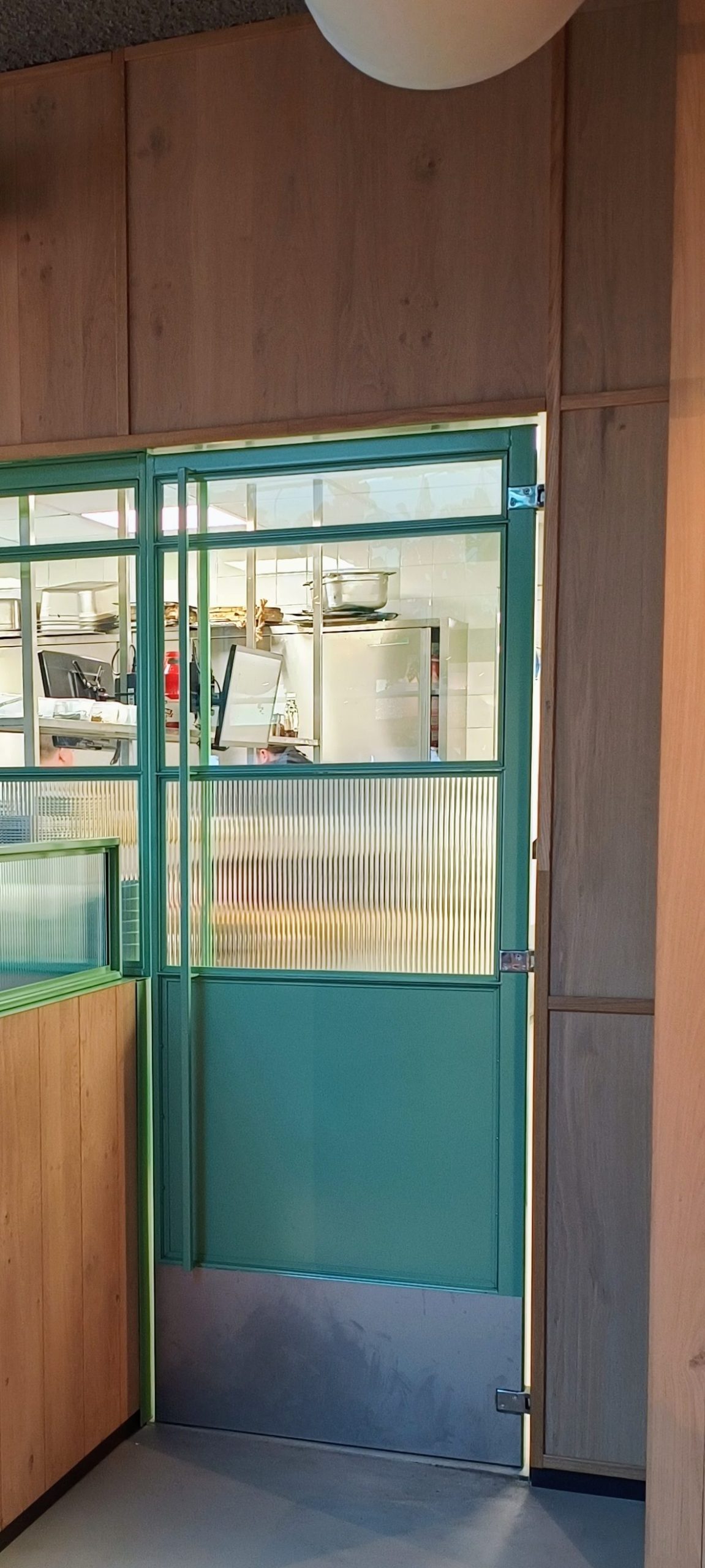

Hawgood Scharnieren op tussendeur Restaurant Weids in Bolsward.

In Bolsward werd het voormalige Hotel-Café-Restaurant De Groene Weide omgetoverd tot Weids, Weids is een fijne plek waar eten, ontmoeten, werken en beleven samenkomen. Het restaurant, werd opnieuw ontworpen in mooie lichte kleuren en met fijne meubelen helemaal passend bij deze tijd, ook nog steeds passend bij deze tijd zijn de Hawgood scharnieren toegepast op de pendeldeur tussen keuken en restaurant.

Pendeldeuren uitgerust met Hawgoodscharnier sluiten door middel van veren in de scharnieren en blijven dus niet ongewenst openstaan, tenzij er gekozen wordt voor de uitvoering met vastzetting op 90º open, zoals hier bij Weids, dan kán de deur in deze stand ook open blijven staan.

Hawgood deurveerscharnieren kennen een grote verscheidenheid aan toepassingen zoals kleine draaideuren in toonbanken, deuren in de industrie, kantoorgebouwen en keukendeuren in de Horeca.
Voor elke optische eis zijn er verschillende afwerkingen en materialen beschikbaar, evenals volledig roestvrije uitvoeringen of betaalbare modellen, uiteraard allemaal met dezelfde kwaliteit en levensduur.

DICTATOR deurveerscharnieren zorgen voor een veilig en gecontroleerd sluiten van de Pendeldeuren, ze brengen de deur stil, snel en betrouwbaar terug in de gesloten stand, waardoor mogelijk storende geluiden uit bijvoorbeeld een keuken aanzienlijk verminderd worden, en doordat de deur automatisch sluit, worden temperatuurschommelingen voorkomen en wordt dus ook nog eens energie bespaard. Allemaal argumenten bij Weids om te kiezen voor een pendeldeur met de Hawgoodscharnieren van Dictator, die ook nog eens perfect past in het moderne interieur.

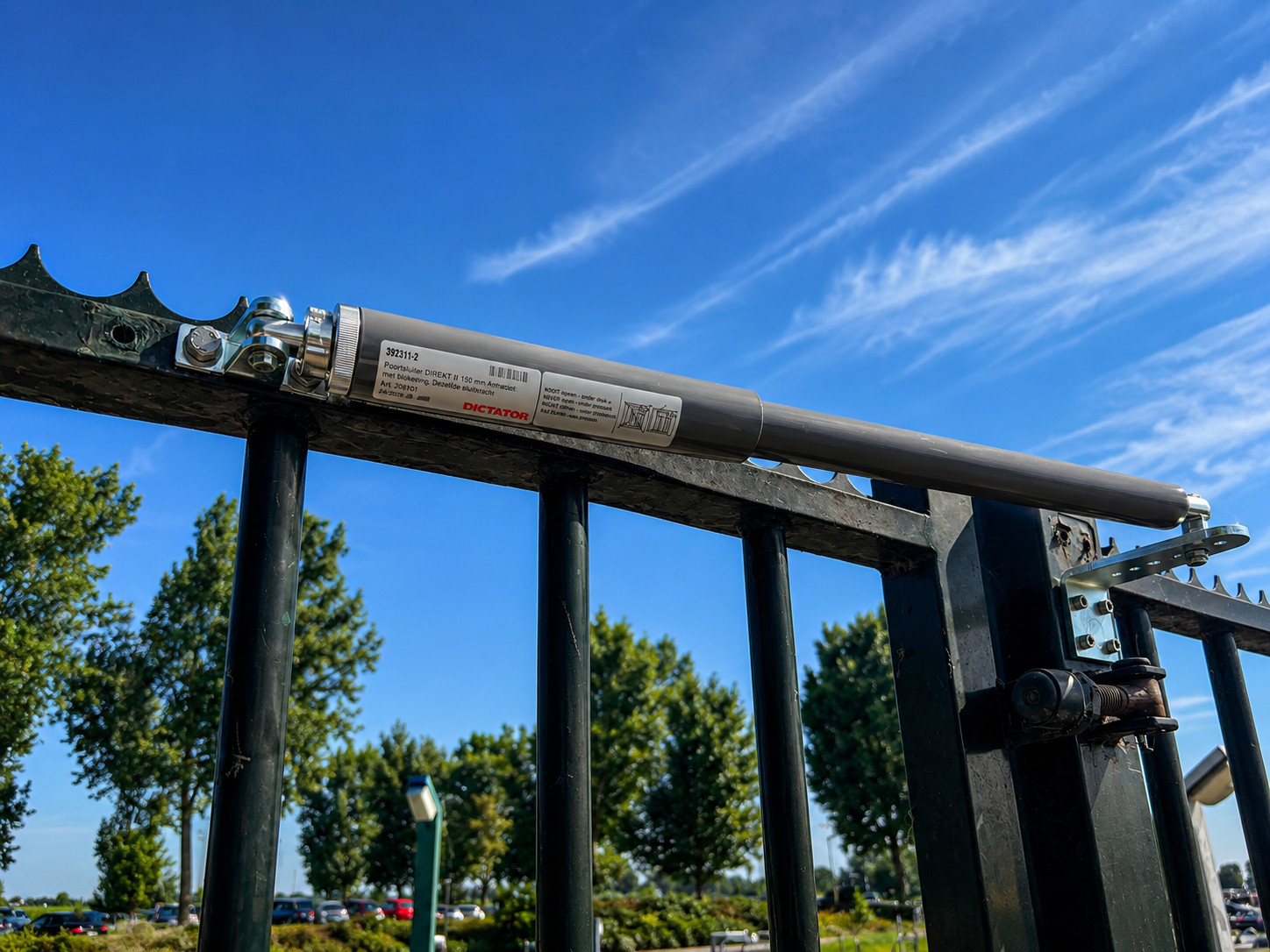

Bijzondere toepassing van onze Poortsluiter DIREKT

Bij een appartementencomplex in Millingen aan de rijn is aan de buitenzijde van het gebouw een rondlopende(brand) trap geplaatst welke is voorzien een geperforeerde stalen beplating en op de begane grond een deur om ongewenst bezoek buiten de deur te houden.

Architectonisch gezien een heel fraaie oplossing én een leuke uitdaging op het gebied van “hoe laten we de deur uit zichzelf sluiten..,”In dit geval, omdat de deur ook rond loopt, was de montage van een standaard deurdranger zo goed als onmogelijk en daarom is hier gekozen voor onze poortsluiter DIRECT.

In eerste instantie vond men de deur toch wat te zwaar gaan bij het openen, waarop wij de klant attent hebben gemaakt op het feit dat er een mogelijkheid is om iets gas af te laten waardoor de DIREKT wat minder krachtig wordt, in dit geval een effectieve manier om tot een perfecte oplossing voor deze deur te komen.

Een heel goede optie in dit soort toepassingen is ook het mee-bestellen en plaatsen van de blokkeerring, zodat eens de sluitsnelheid naar wens is ingesteld is, deze instelling niet door derden / zonder het juiste gereedschap veranderd kan worden.

Gebruikte producten:

Poortsluiter DIREKT

Explosie-beveiligde Houdmagneten in een bijzondere toepassing

Wiese Europe is een internationaal gerenommeerd ingenieurs- en productiebedrijf op het gebied van transport van vloeistoffen en gassen, gespecialiseerd in chemicaliën en gevaarlijke producten, een van de producten die Wiese maakt zijn veiligheidskooien waarin operators kunnen staan wanneer er bij een vrachtwagen van bovenaf een mangat of stormdeksel moet worden geopend.

Deze veiligheidskooien zorgen ervoor dat de operators op een veilige manier op de vrachtwagen kunnen staan zonder dat ze eraf kunnen vallen, en omdat tank-vrachtwagens vaak geen vlakke bovenzijde hebben worden veel veiligheidskooien nog extra voorzien van zogenaamde valhekjes.

Deze valhekjes zorgen ervoor dat de openingen aan de zijkant van de vrachtwagen kleiner worden en er dus niet iemand tussendoor kan vallen, indien nodig, bijvoorbeeld om een mangat te openen, kunnen deze valhekjes ook tijdelijk omhoog worden gezet om zo meer ruimte in de veiligheidskooi te creëren. De Dictator houdmagneten houden de valhekjes op dat moment vast in de verticale positie.

Een extra uitdaging vormt het feit dat er vaak gewerkt wordt in een omgeving waar mogelijk explosiegevaar is en waarin alle gebruikte producten dan Atex gecertificeerd moeten zijn, in dit geval dus ook de door Dictator geleverde vasthoudmagneten.

Afhankelijk van de ATEX zonering op de locatie worden er dus normale of ATEX gecertificeerde vasthoudmagneten toegepast.

Nadat de werken op de vrachtwagen zijn afgerond zet de operator de veiligheidskooi weer in zijn rustpositie, een inductieve sensor detecteert dit, de magneten worden uitgeschakeld waarna de valhekjes automatisch altijd weer omlaag vallen.

DICTAMAT schuifdeuraandrijving in buitentoepassing

Voor M. Aldenzee LMB V.O.F. hebben wij als DICTATOR een automatische schuifdeuroplossing mogen leveren voor een nieuw gebouwde hal. Voor dit project is gekozen voor de DICTAMAT 900-21 aandrijving, in combinatie met de Square 940-2 besturing. De klant was op zoek naar een betrouwbare oplossing om een schuifdeur te automatiseren in een buitensituatie.

Vanuit eerdere positieve ervaringen met een DICTATOR-systeem kwamen zij ook voor deze toepassing opnieuw bij ons uit. Op basis van de specifieke deursituatie hebben wij geadviseerd over een passende technische oplossing.

Wat dit project bijzonder maakt, is de wijze waarop de aandrijving is toegepast. Standaard worden onze aandrijvingen uitgevoerd met een geïntegreerde tandriemschijf en wordt de motor in lijn met de rail geplaatst. Voor buitentoepassingen adviseren wij doorgaans terughoudend te zijn met het direct buiten monteren van de aandrijving.

In dit geval is ervoor gekozen de motor aan de binnenzijde van het gebouw te plaatsen, terwijl de tandriemschijf zich aan de buitenzijde bevindt. De klant, die beschikt over een uitgebreide technische productieafdeling, heeft de tandriemschijf van onze aandrijving naar buiten gebracht door het toepassen van een flexibele koppeling en een lagerdoorvoerblok.

Het resultaat is een nette en duurzame oplossing waarbij de schuifdeur aan de buitenzijde wordt aangedreven, terwijl de motor beschermd en uit het zicht aan de binnenzijde is gemonteerd. Een mooi voorbeeld van maatwerk en samenwerking.

Gebruikte producten:

DICTAMAT 900-21 aandrijving

Besturing Sqaure 940-2

Resultaat:

Met als resultaat een oplossing waarbij de schuifdeur aan de buitenzijde is gemonteerd, terwijl de aandrijving netjes en beschermd aan de binnenzijde is geplaatst.

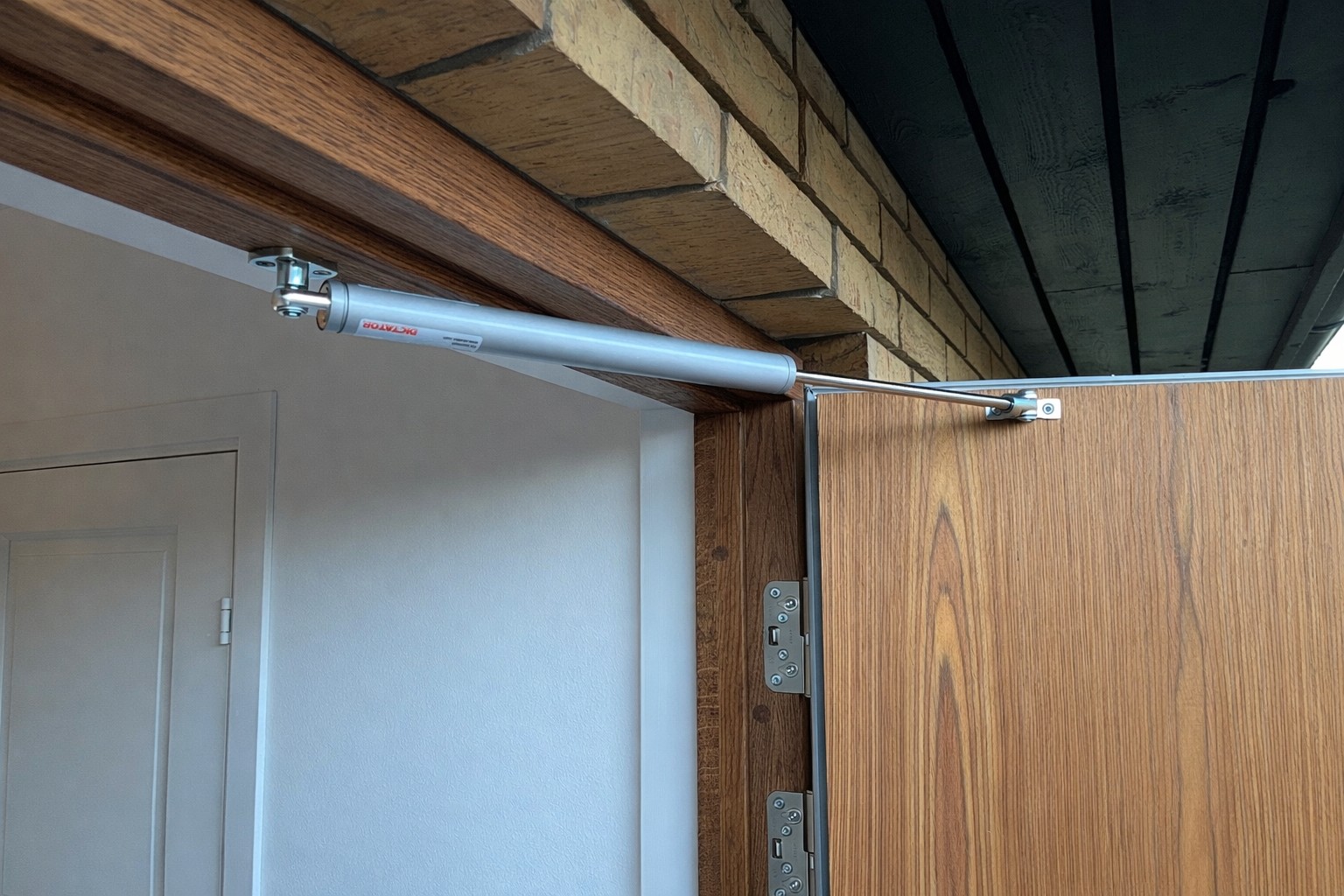

Deuropeningsbegrenzers voorkomen schade aan balkondeuren in nieuwbouw appartementencomplex

Na de oplevering van een nieuwbouw appartementencomplex bleek dat de balkondeuren bij ver openen tegen de buitenmuur konden slaan. Dit zorgde voor een reeel risico op schade aan zowel de deuren als de gevel.

De VvE nam contact op met DICTATOR met de vraag of hiervoor een veilige en duurzame oplossing beschikbaar was. Met onze deuropeningsbegrenzers kon dit probleem effectief en gecontroleerd worden opgelost.

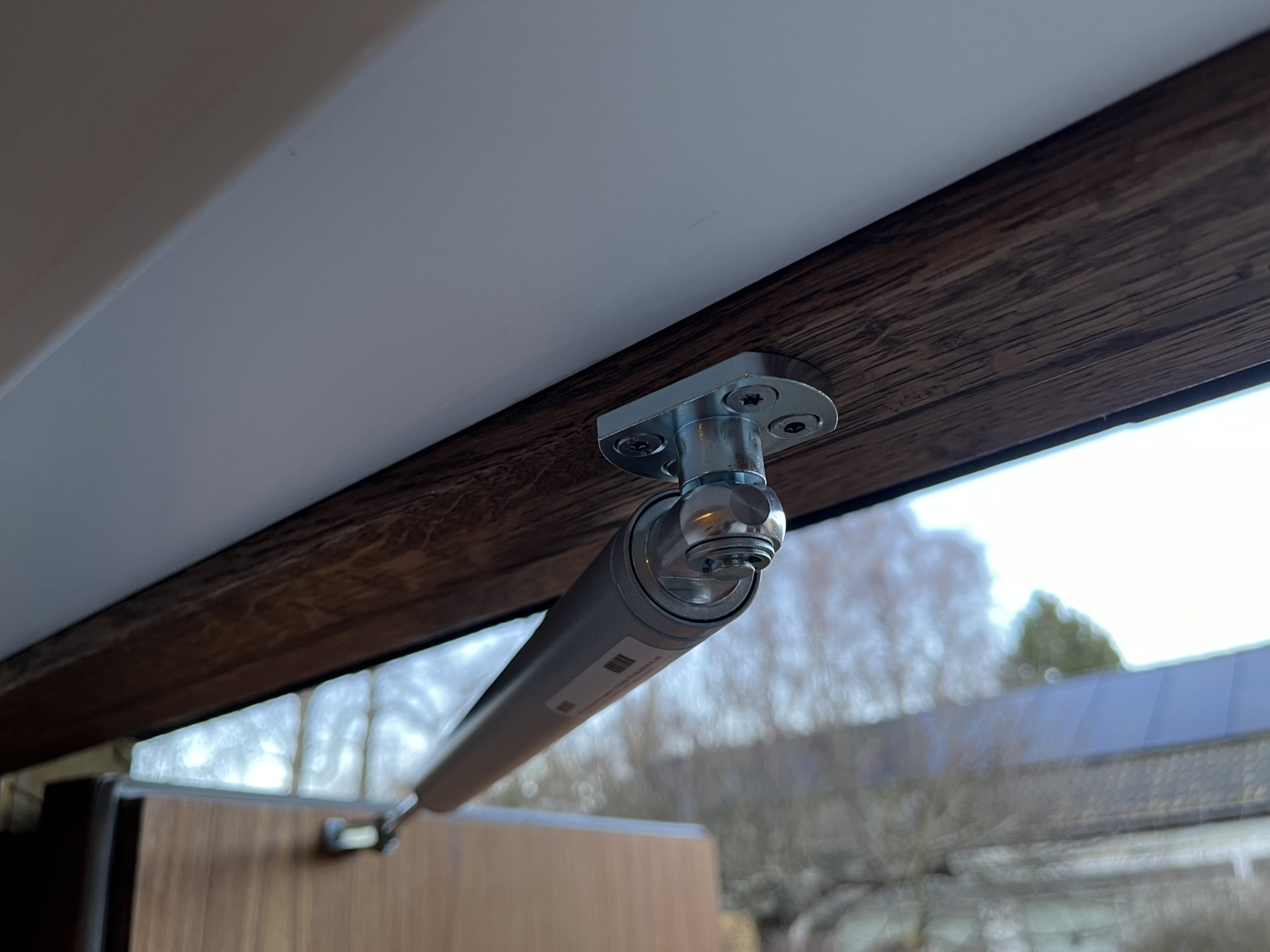

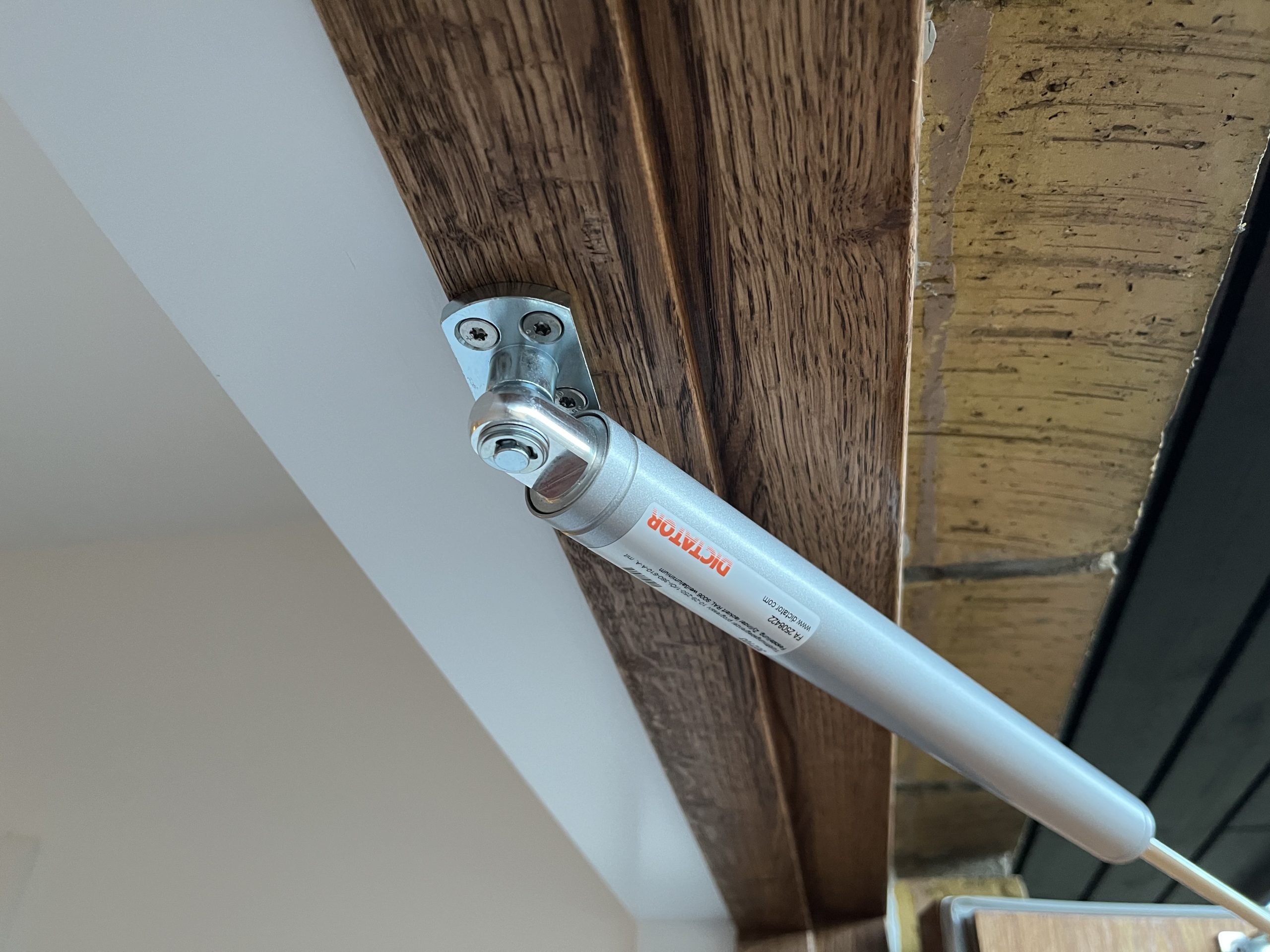

DICTATOR deuropeningsbegrenzers voorkomen dat scharnierende deuren ongecontroleerd openzwaaien. Ze dempen een te hoge openingssnelheid, bijvoorbeeld veroorzaakt door wind, en begrenzen de openingshoek tot een vooraf ingesteld maximum. In dit geval is gekozen voor een maximale openingshoek van circa 120 graden. Hierdoor wordt schade aan deur en gevel voorkomen en blijft het gebruik comfortabel en veilig.

Daarnaast was het een belangrijke wens dat de balkondeuren in de maximaal geopende stand vastgezet konden worden. Daarom is gekozen voor een uitvoering met vaststelling. Deze uitvoering maakt het mogelijk om de deur in de maximale openstand te fixeren, zonder dat er extra voorzieningen op de vloer of op de deur nodig zijn.

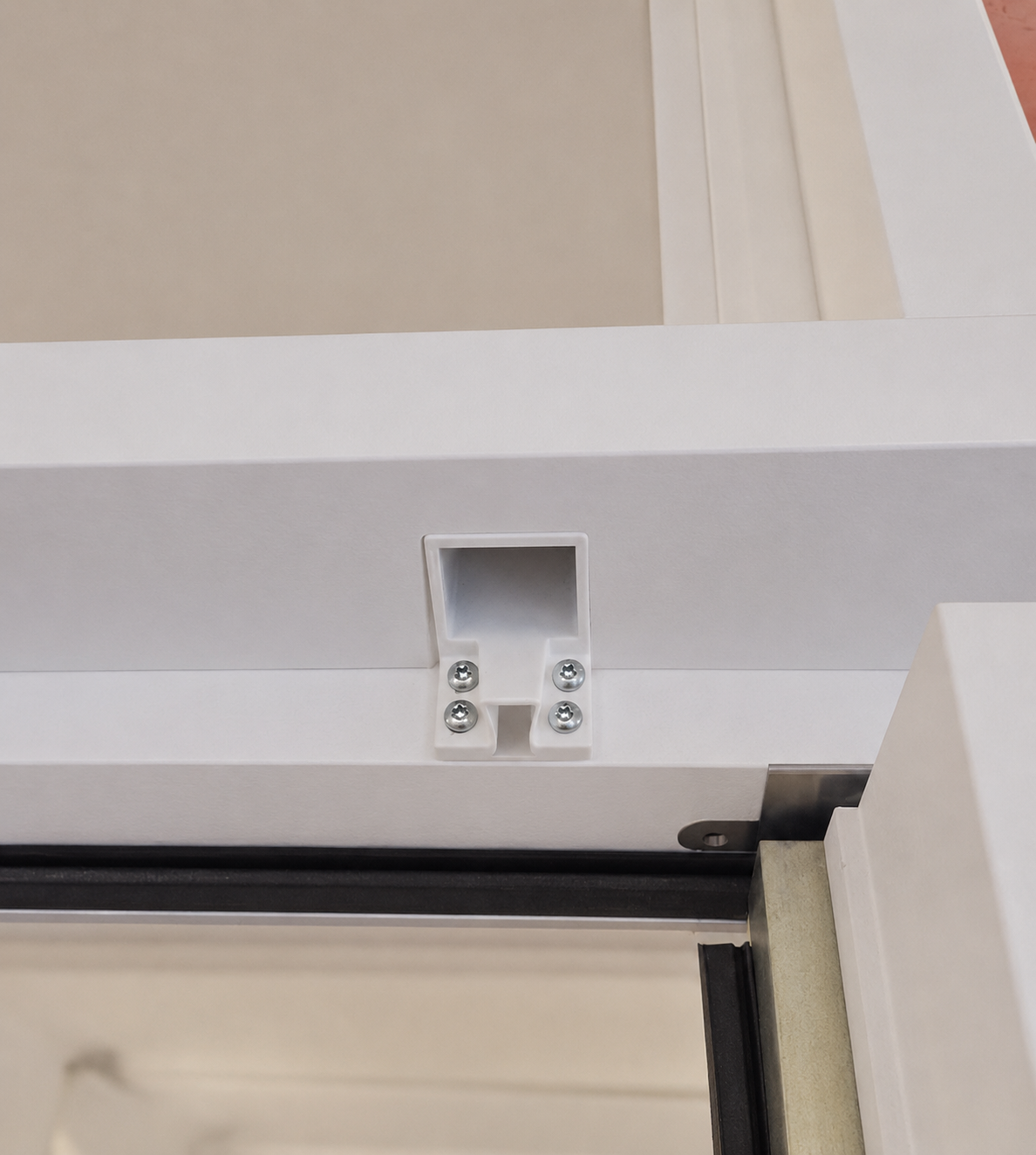

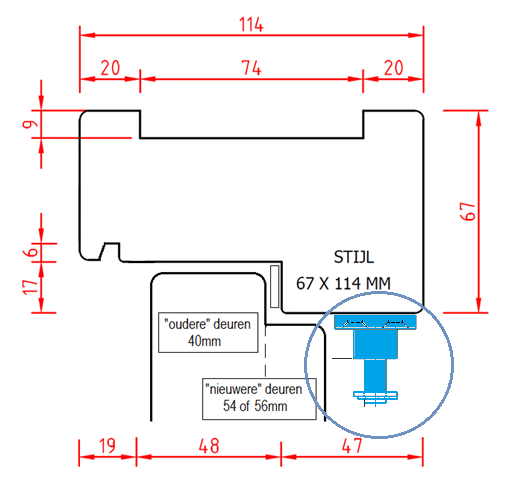

Een aanvullende uitdaging was dat de montageconsoles van de deuropeningsbegrenzer niet in de weg mochten zitten bij het plaatsen van een hor of vliegengordijn. Dit was extra uitdagend doordat er deuren van 56 mm dik waren toegepast in een standaard buitenkozijn, waardoor de beschikbare ruimte beperkt was. Omdat deze situatie vaker voorkomt, is gebruikgemaakt van een speciaal door DICTATOR ontwikkelde smalle montageconsole van slechts 30 mm breed. Deze console biedt voldoende ruimte voor aanvullende toepassingen en sluit qua uitstraling naadloos aan bij andere DICTATOR-oplossingen.

Gebruikte producten:

Deuropeningsbegrenzer

Smalle montage console

Resultaat:

Geen schade meer aan balkondeuren en buitengevel

Gecontroleerde en veilige deuropening, ook bij windbelasting

Deur eenvoudig vast te zetten in de maximaal geopende stand

Volledig te combineren met horren en vliegengordijnen

Duurzame, onderhoudsarme en visueel nette oplossing

Hawgood scharnieren bij rookruimte

Bij deze rookruimte was behoefte aan een deur die vanzelf sluit, zodat gebruikers beschut staan tegen wind en kou.
De keuze viel op DICTATOR Hawgood veerscharnieren vanwege de tweewegopening en het feit dat de deur vanzelf terugvalt in de gesloten positie.

Gebruikte producten:

Hawgood veerscharnieren type 4000 (RVS-uitvoering)
